В электрической схеме, представленной на рисунке 2. Известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц. При решении задачи использовать теорию комплексных чисел.

«В электрической схеме, представленной на рисунке 2. Известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц. При решении задачи использовать теорию комплексных чисел.»
  • Электроника, электротехника, радиотехника

Условие:

В электрической схеме, представленной на рисунке 2, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц. При решении задачи использовать теорию комплексных чисел.

Дано: U = 110 B; R1 = 20 Ом;  R2 = 20 Ом;  С1 = 10 мкФ;  С2 = 10 мкФ;  L1 = 0,8 Гн; L2 = 0,8 Гн.

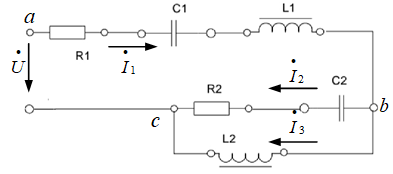

Рис. 2. Схема электрической цепи

Решение:

Циклическая частота сети:

Сопротивление реактивных элементов (по условию ):

емкостное сопротивление,
