Условие:
В электрической системе (рис. 1.3) требуется вычислить собственные и взаимные проводимости схемы. Расчет выполнить:
- методом преобразований цепи;
- методом единичных токов.

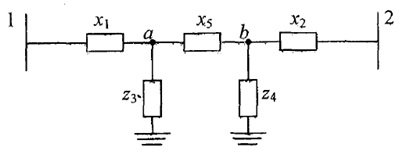

Рисунок 1.3 – Схема замещения электрической системы
Исходные данные:
x1 = 5,
x2 = 1,
z3 = 2,
z4 = 4,
x5 = 7.
Решение:
1) Метод преобразований.
Приведем цепь рис.1.3 к Т-образной форме. Для этого треугольник ab0 заменим эквивалентной звездой (рис. 1.4):
Сопротивления ветвей Т-образной схемы равны:

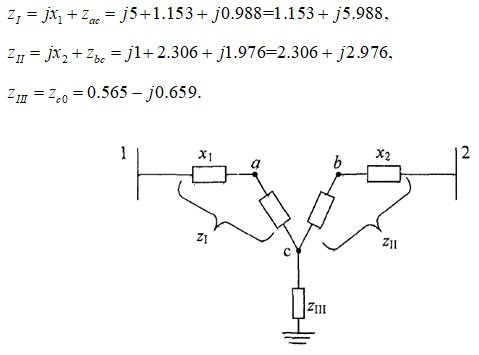

Рисунок 1.4 Преобразов...
