В электрическую цепь синусоидального напряжения подключены две параллельные ветви, содержащие активные, индуктивные и емкостные сопротивления. Перечертите схему цепи в соответствии с данными своего варианта, определите недостающие величины.

В электрическую цепь синусоидального напряжения с действующим значением U, подключены две параллельные ветви, содержащие активные, индуктивные и емкостные сопротивления (рисунок 5). Перечертите схему цепи в соответствии с данными своего варианта, определите следующие величины, если они не заданы в таблице 4:

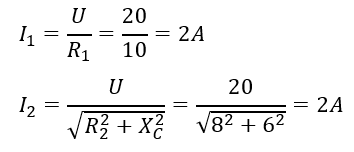

1) токи I₁ и I₂ на обеих ветвях;

2) ток в неразветвленной части цепи I;

3) напряжение, приложенное к цепи;

4) активную Р, реактивную Q и полную мощности для всей цепи. Начертите в масштабе векторную диаграмму.

Как в заданной цепи достичь, чтобы cos φ = 1? Поясните, если схема не позволяет сделать этого, какой дополнительный элемент нужно включить в цепь для достижения цели.

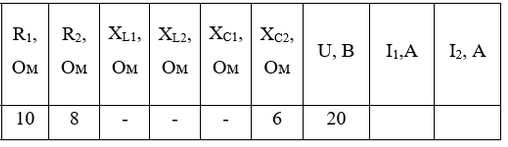

Таблица 4

Рисунок 5
