Рассчитать переходный процесс, приняв следующие допущения: Вся мощность, потребляемая нагрузкой в исходном режиме, вырабатывается синхронным генератором. Система только поддерживает напряжение в узле подключения нагрузки.

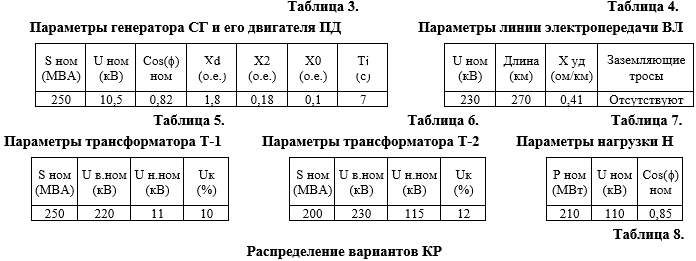

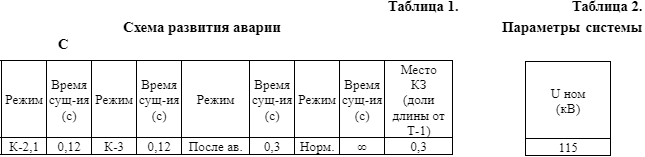

В электроэнергетической системе, схема которой указана на рис. 1, произошла авария. Схема развития аварии в зависимости от варианта указана в табл. 1. Параметры элементов ЭЭС заданы в табл. 2 - 7.

Примечание: Линии электропередачи не имеют между собой магнитной связи.

Задание:

Рассчитать переходный процесс, приняв следующие допущения:

- Вся мощность, потребляемая нагрузкой в исходном режиме, вырабатывается синхронным генератором. Система только поддерживает напряжение в узле подключения нагрузки.

- АРВ генератора отсутствует, сл. Eq = Const.

- Регулирование мощности турбины (первичного двигателя) отсутствует, сл. Mt = Const.

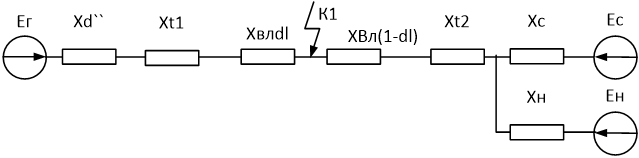

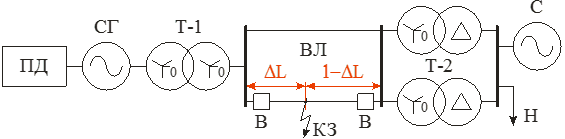

Рисунок 1. Схема электроэнергетической системы.

Примечание: К-1 – однофазное короткое замыкание, К-2 – двухфазное короткое замыкание, К-2,1 – двухфазное короткое замыкание на землю, После ав. – после аварийный режим (отключена аварийная линия), Норм. – Нормальный режим (работают обе линии).
