Условие задачи
Расчет электроснабжения цеха строительного производства
В известковом цехе завода силикатного кирпича установлено следующее оборудование: дробилки, механизмы непрерывного транспортирования, дымососы, насосы и др.
Установленные номинальные мощности электродвигателей вышеуказанных механизмов соответственно равны РН1, РН2, РН3, коэффициенты спроса – КС1, КС2, КС3, коэффициенты мощности – cosφ1, cоsφ2, cosφ3. Кроме этого в цехе используется освещение с общей номинальной установленной мощностью светильников РН4 с коэффициентом спроса КС4.

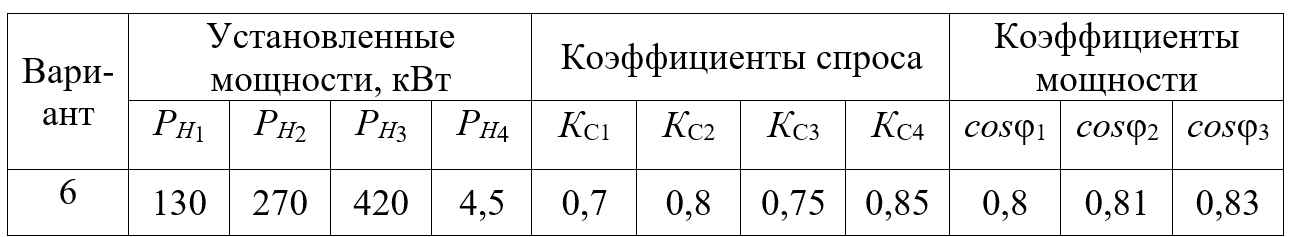

Исходные данные к задаче представлены в таблице 1.7. Таблица 1.7
Требуется:
1. Начертить упрощенную однолинейную электрическую схему цеховой подстанции и электроприемников цеха.
2. Определить суммарную активную мощность SР и суммарную реактивную мощность SQ электроприемников цеха завода.
3. Рассчитать полную мощность SР, потребляемую электрооборудованием цеха.
4. Определить значение установленной полной мощности SУ цеховой трансформаторной подстанции с учетом среднего коэффициента загрузки КЗ,ср.
5. Выбрать номинальную мощность SТР,Н трансформатора и его марку.
6. Рассчитать фактический коэффициент загрузки КЗ,ф и сравнить его с установленными пределами этого коэффициента.
7. Определить расход активной электроэнергии W за один месяц круглосуточной работы цеха.
Ответ
Цеховая трансформаторная подстанция (ТП) это совокупность электротехнических устройств, предназначенная для преобразования и распределения электроэнергии высокого напряжения ВН (10 кВ) в низкое, как правило, величиной 0,4 кВ.
Цеховые ТП устанавливаются в закрытом помещении, непосредственно примыкающим к цеху. На рис. 1.16 представлена упрощенная однолинейная схема электроснабжения цеха с помощью цеховой ТП и присоединения электроприемников к шинам низшего напряжения НН (0,4 кВ). Цеховая двухтрансформаторная подстанция включает в себя:
-
устройство ввода высшего напряжения с высоковольтными выключ...
