Условие задачи
В конвективную (барабанную) сушилку поступает GH кг/ч влажного материала с начальной влажностью Uн масс. % и конечной влажностью UK масс. % (от общей массы влажного вещества). Материал поступает в сушилку с температурой θ1, °C, выходит с температурой θ2,°C. Воздух нагревается в калорифере насыщенным водяным паром, температура tlгр.п. которого превышает температуру воздуха после калорифера на 10°С. Температура воздуха, поступающего в калорифер t0°C и его относительная влажность φ0 определяются по таблице XL[2] в зависимости от города, где осуществляется процесс сушки. Температура воздуха на входе в сушилку t1 ,°С, на выходе из сушилки t2,°С, (табл. 12). Тепловые потери составляют qпот. кДж на кг испаренной влаги. Определить количество воздуха, поступающего в сушилку, расход греющею пара, его давление и поверхность нагрева калорифера, принимая коэффициент теплопередачи К=30 Вт/м2град. Расчет рекомендуется вести для летних условий графоаналитическим методом с использованием I-Х диаграммы. Изобразите схему конвективной сушилки.

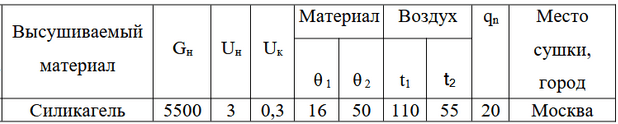

Таблица 8 - Исходные данные для задачи контрольной работы №4
Ответ

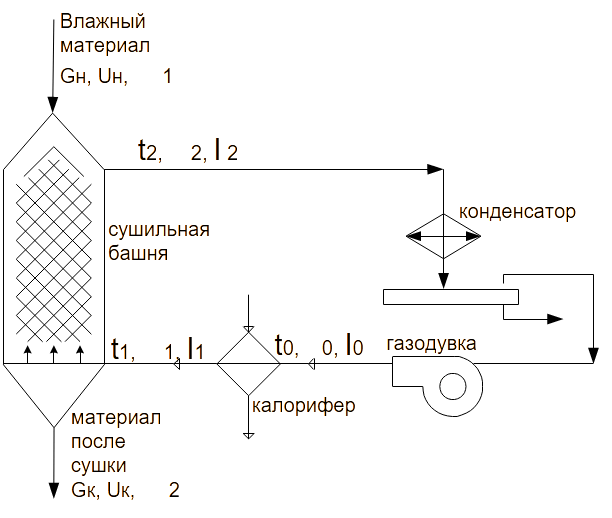

Принципиальная технологическая схема конвективной сушилки представлена на рис. 1.1.
Рис. 1.1 Схема конвективной сушилки
Количество влаги, удаляемое из материала в процессе сушки, при изменении влажности материала от Uн до Uк, рассчитываем по формуле:
