Условие:
В мостовой схеме (рис. 1) известны напряжение U=5 В на одной из диагоналей моста и значения сопротивлений R1=34 Ом, R2=7 Ом, R3=15 Ом, R4=9 Ом, R5=15 Ом. Найти токи, протекающие через резисторы.
Рис. 1
Решение:
Определим входное сопротивление цепи.

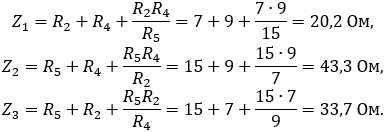

Резисторы R2, R4, R5 соединены звездой, преобразуем ее в треугольник
Эквивалентная схема
Резисторы R3 и Z2 соединены параллельно
