В одних осях координат изобразить характеристики двигателя постоянного тока независимого возбуждения в двигательном, тормозных режимах, начертить соответствующие электрические схемы. Сделать необходимые пояснения.

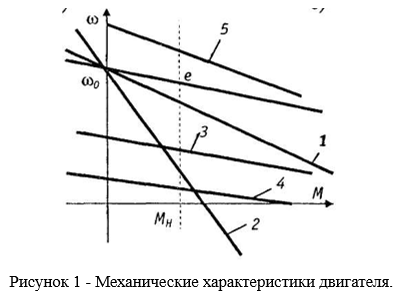

Механические характеристики двигателя представлены на рисунке 1.1.
1 Механическая характеристика е, полученная для условий RД = 0, напряжение на якоре и магнитный поток двигателя равны номинальным значениям, называется естественной.
2 Если Rд 0, получаются искусственные реостатные характеристики 1 и 2, проходящие через точку 0 скорость идеального холостого хода машины. Чем больше Rд, тем характеристики круче.
...
