Условие задачи

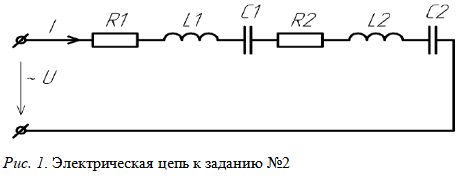

В однофазной электрической цепи синусоидального тока при действующем значении напряжения U = 220 В и частоте f = 50 Гц включены последовательно элементы цепи R1, L1, C1, R2, L2, C2.
Исходные данные:
R1=10 Ом
L1=0,05 Гн
C1=500 мкФ
R2=15 Ом
C2=60 мкФ
Найти: действующие значения тока и напряжений на отдельных элементах цепи до резонанса и при резонансе напряжений, который получают изменением частоты напряжения сети.
Построить: векторные диаграммы до резонанса и при резонансе.
Определить: активную, реактивную и полную мощности источника и потребителей
Ответ
1. До резонанса

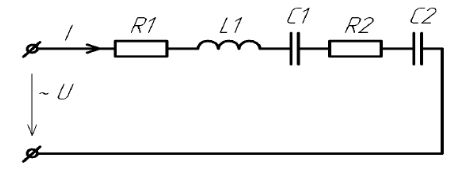

Рис. 2. Расчетная электрическая схема к заданию

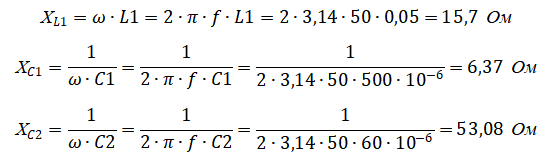

Реактивные сопротивления элементов
Полное сопротивление цепи:
