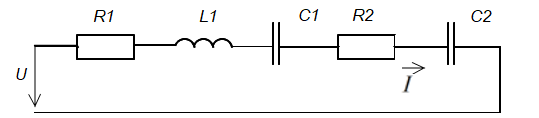

В однофазной электрической цепи синусоидального тока при действующем значении напряжения U = 220 В и частоте напряжения ƒ = 50 Гц включены последовательно R1, L1, C1, R2, C2.

Определить действующие значения тока и напряжений на отдельных элементах до ре- зонанса и при резонансе напряжений, который получают изменением частоты напряжения сети.

Построить векторные диаграммы напряжений до резонанса и при резонансе.

Определить активную, реактивную и полную мощности источника и потребителей, а также коэффициент мощ ности (cosφ).
