Условие:
В приведенной на рис. 1 схеме определить логические величины на выходах
,
,
. Логические значения входных величин заданы в таблице.
Рис. 1. Схема соединения логических элементов

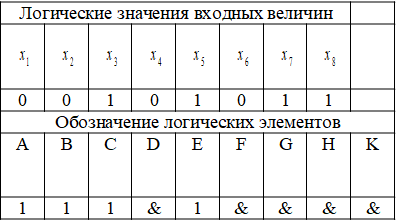

Исходные данные:
Решение:

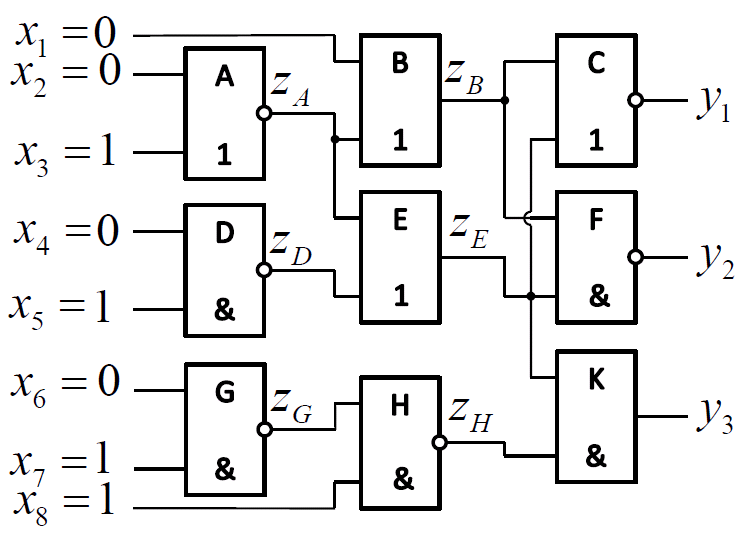

Построим логическую схему согласно данным (рис. 2). Промежуточные логические величины обозначим буквой с буквенным индексами.
Рис. 2. Схе...
