Условие:
В пуско-регулировочном реостате используются резисторы, выполненные из константановой проволоки, намотанной на теплоемкий фарфоровый цилиндр, имеющий желобки для укладки константановой проволоки. Диаметр цилиндра
, число желобков
активная длина цилиндра
масса цилиндра
диаметр проволоки
Определите сопротивление и нагрузочную способность резистора при длительном режиме работы, а также постоянную времени нагрева, коэффициент перегрузки и допустимый ток перегрузки для кратковременного режима работы длительностью
Решение:

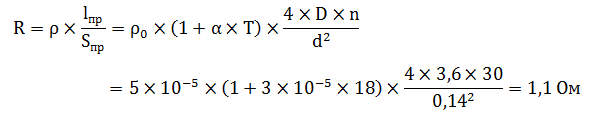

1. Сопротивление резистора:
где- удельное сопротивление константана при - температурный коэффициент сопротивления для константана;- длина проволоки, укладываемой в желобке цилиндра, см; - сечение проволоки,см; - допустимая температура нагрева константановой проволоки на фарфоровом каркасе.
