Условие:

В пуско-регулировочном реостате используются резисторы, выполненные из константановой проволоки, намотанной на теплоемкий фарфоровый цилиндр, имеющий желобки для укладки константановой проволоки. Диаметр цилиндра D = 36 мм, число желобков n, активная длина цилиндра l, масса цилиндра Gц, диаметр проволоки d.

Определите сопротивление и нагрузочную способность резистора при длительном режиме работы, а также постоянную времени нагрева, коэффициент перегрузки и допустимый ток перегрузки для кратковременного режима работы длительностью tкр.

Данные для расчета приведены в таблице №7.

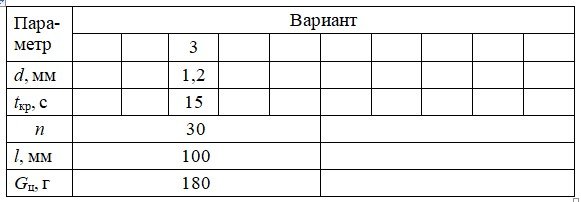

Таблица №7



Решение:

1. Сопротивление резистора

где - 0=510-5 Омсм - удельное сопротивление константана при 0С;

=310-5 1/С - температурный коэффициент сопротивления для константана;

lпр=Dn - длина проволоки, укладываемой в желобки цилиндра, см;

Sпр - сечение проволоки, см2;

Т=500С - допустимая температура нагрева константановой проволоки на фарфоровом каркасе.

2. Нагрузочная способность резистора при длительном ре...
