Условие задачи
В пускорегулировочном реостате используются резисторы, выполненные из константановой проволоки, намотанной на теплоемкий фарфоровый цилиндр, имеющий желобки для укладки константановой проволоки. Диаметр цилиндра D = 36 мм, число желобков п, активная длина цилиндра l, масса цилиндра Gц, диаметр проволоки d.
Определите сопротивление и нагрузочную способность резистора при длительном режиме работы, а также постоянную времени нагрева, коэффициент перегрузки и допустимый ток перегрузки для кратковременного режима работы длительностью tкр.
Данные для расчета приведены в табл. 5.

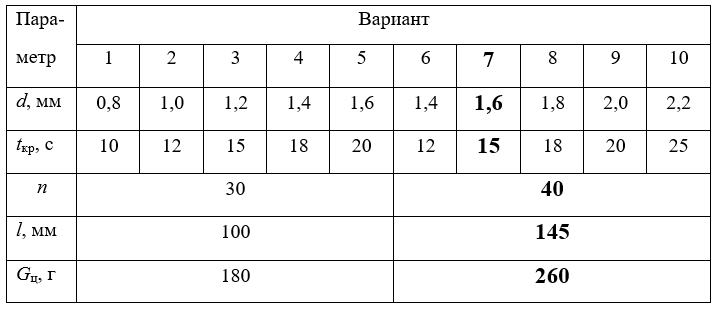

Таблица 5
Ответ
1. Сопротивление резистора
где 0 = 5 * 10-5 Ом∙см удельное сопротивление константана при 0 С;
= 10-5 1/оС температурный коэффициент сопротивления для константана;
длина проволоки, укладываемой в желобке цилиндра, см;
