Условие:

В расчетной работе необходимо выполнить электротехнические расчеты электрических сетей в соответствии с расчетной схемой и электрическими нагрузками. Исходные данные берутся из результатов расчётных работ 1 и 2.

Таблица 1.

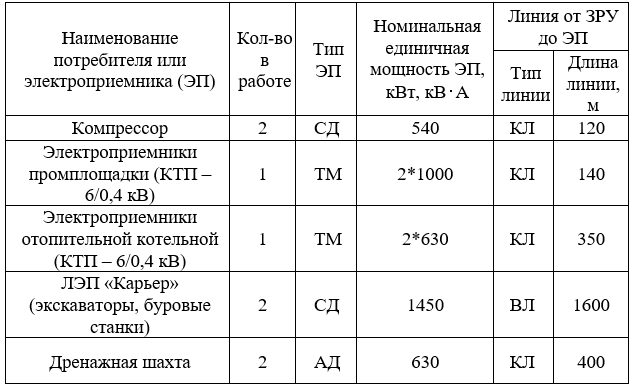

Обозначения в таблице: СД – синхронный двигатель; АД – асинхронный двигатель; ТМ – трехфазный силовой трансформатор с масляным охлаждением; КЛ – кабельная линия; ВЛ – воздушная линия.

Дополнительные сведения:

- напряжение питающих ЛЭП – 35 кВ;

- протяженность питающих ЛЭП (от РПС до ГПП) – 20 км;

- мощность короткого замыкания на шинах РПС – 450 МВ·А;

- рассмотреть необходимый объём, уставки и чувствительность РЗиА фидера КЛ и СД.

Таблица 1.1

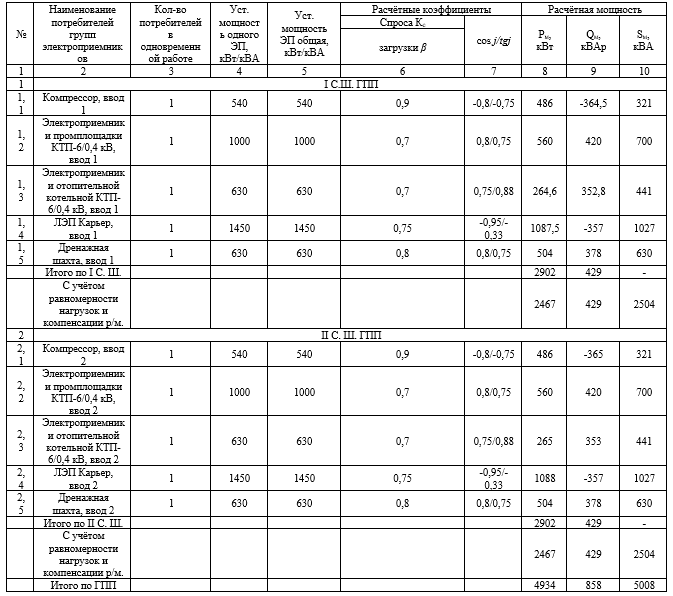

Формуляр электрических нагрузок.

Решение:

Расчёт токов короткого замыкания

Наиболее опасным видом переходного процесса является режим короткого замыкания. Коротким замыканием называется преднамеренное или случайное, не предусмотренное нормальными условиями эксплуатации, соединение различных точек сети между собой или землей.

Расчету токов КЗ должен предшествовать анализ схемы электроснабжения и определение наиболее тяжелых расчетных условий. Эти условия находят отражение в расчетных схемах, которые составляются на основе принципиальной схемы.
