Условие задачи

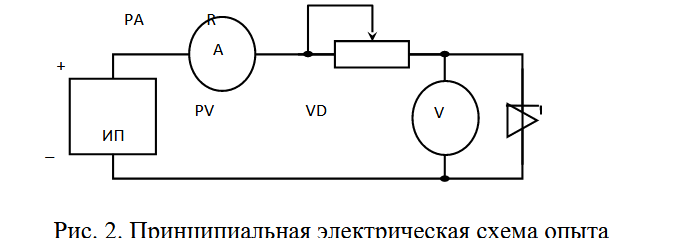

В результате длительного хранения полупроводниковых диодов на их корпусах была утеряна маркировка, но было известно, что это стабилитроны. В результате опыта, схема которого праведна на рис. 2, была построена табл. 7.

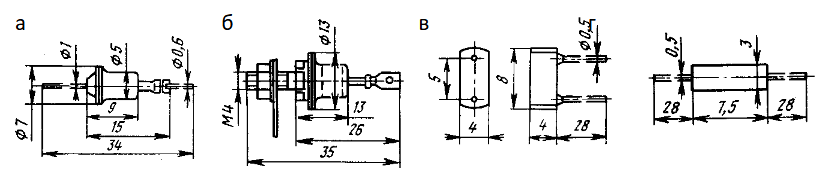

Постройте ВАХ исследуемого стабилитрона и определите основные характеристики. В результате полученных характеристик и известного типа корпуса прибора, приведенного в табл. 7 и изображенного на рис. 3, с помощью справочника определите марку стабилитрона.
Таблица 7

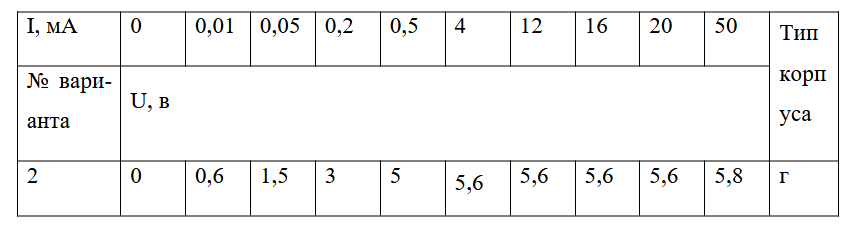

Результаты эксперимента и тип корпуса
Ответ
Построим по имеющимся данным ВАХ стабилитрона (обратная ветвь) (Рис. 1).

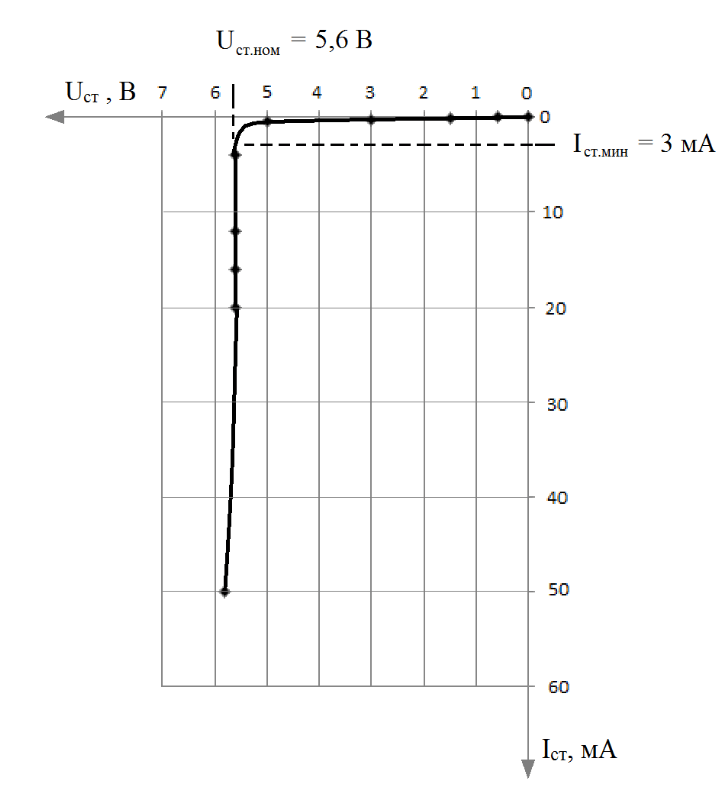

Рис. 1 Обратная (рабочая) ветвь ВАХ стабилитрона.
Определяем графически по обратной ветви ВАХ стабилитрона следующие ...
