Условие задачи
В результате длительного хранения полупроводниковых диодов на их корпусах была утеряна маркировка, но было известно, что это стабилитроны. В результате опыта, схема которого праведна на рис. 2, была построена табл. 2.
Постройте ВАХ исследуемого стабилитрона и определите основные характеристики. В результате полученных характеристик и известного типа корпуса прибора, изображенного на рис. 3, с помощью справочника определите марку стабилитрона.

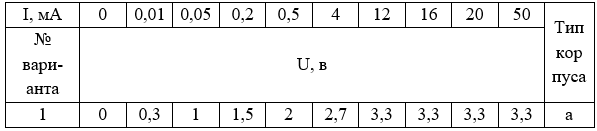

Таблица 2
Результаты эксперимента и тип корпуса

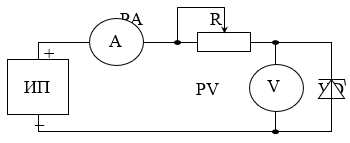

Рис. 2. Принципиальная электрическая схема опыта

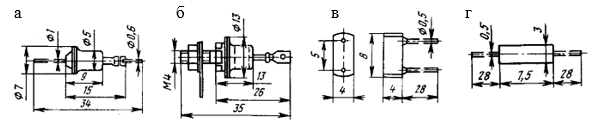

Рис. 3. Типы корпусов стабилитронов
Ответ
Рис. 3. Типы корпусов стабилитронов

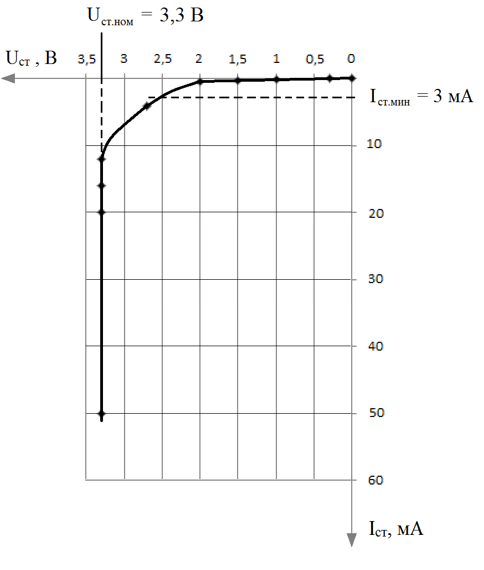

Рис. 1 Обратная (рабочая) ветвь ВАХ стабилитрона.
Определяем графически по обратной ветви ВАХ стабилитрона следующие параметры:
напряжение стабилизации Uст, ном 3,3 В (при токе стабилизации 12 мА);
минимальный ток стабилизации Iст мин 12 мА;
максимальный ток с...
