В результате длительного хранения полупроводниковых диодов на их корпусах была утеряна маркировка, но было известно, что это стабилитроны. В результате опыта, схема которого приведена на рисунке 2, была построена таблица 9.
- Электроника, электротехника, радиотехника
Условие:
В результате длительного хранения полупроводниковых диодов на их корпусах была утеряна маркировка, но было известно, что это стабилитроны. В результате опыта, схема которого приведена на рисунке 2, была построена таблица 9.

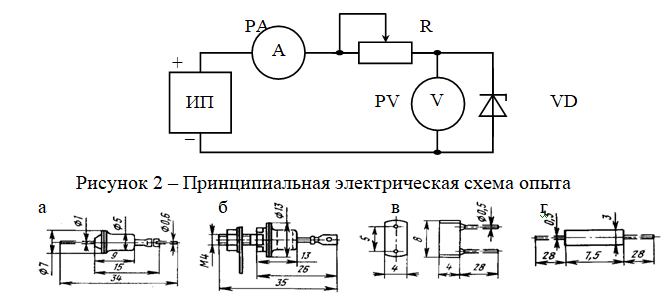

Постройте ВАХ исследуемого стабилитрона, в соответствии с результатами эксперимента и определите основные характеристики. В результате полученных характеристик и известного типа корпуса прибора, приведенного в таблице 9 и изображенного на рисунке 3, с помощью справочника определите марку стабилитрона.

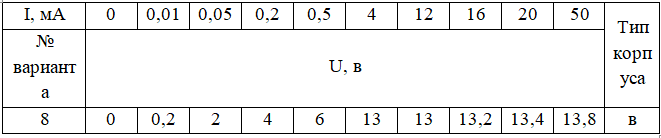

Таблица 9
Результаты эксперимента и тип корпуса
Методические указания
После воспроизведения ВАХ стабилитрона, определите на ней напряжение стабилизации и минимальный ток стабилизации.
Решение:

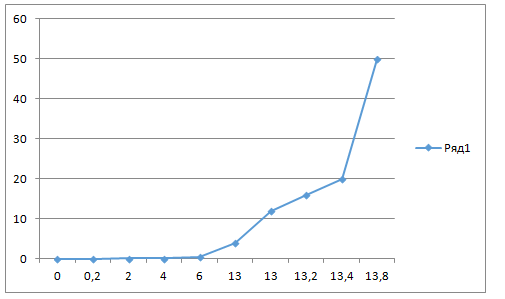

Построим ВАХ стабилитрона по экспериментальным значениям тока и напряжения, приведенным в таблице.
Как видим, при изменении входного напряжения от 4 до 50 В, падение напряжение н...
