В сеть переменного тока частотой 50 Гц последовательно включены резистор и конденсатор. Начертить схему цепи, определить неизвестные величины.

4 августа 2024
Электроника, электротехника, радиотехника

Условие:

В сеть переменного тока частотой f = 50 Гц последовательно включены резистор R и конденсатор c емкостным сопротивлением Х_С, величины которых приведены в табл. 4. Кроме того, известна одна из дополнительных величин (I, P, Q).

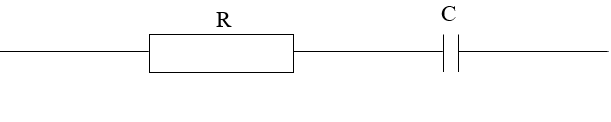

Начертить схему цепи и определить следующие величины:

1. полное сопротивление цепи Z;

2. напряжение U, приложенное к цепи;

3. силу тока в цепи I;

4. коэффициент мощности цепи cosφ;

5. активную P, реактивную Q и полную S мощности, потребляемые цепью.

Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.
