Условие задачи
В сеть переменного тока частотой f = 50 Гц последовательно включены резистор сопротивлением R, реактивные сопротивления XL и Xc, величины которых заданыв тексте. Кроме того, задана еще одна дополнительная величина (I, P, Q, S). Начертить схему цепи и определить следующие величины;
1. полное сопротивление цепи Z;
2. напряжение U, приложенное к цепи;
3. силу тока в цепи I;
4.коэффициент мощности цепи cosφ;
5. активную мощность P, реактивную Q и полную S мощности, потребляемые цепью.
Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.
Исходные данные: R=4 Ом; XC=5 Ом; P = 256 Вт.
Ответ

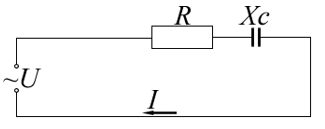

Рис.4.1. Расчетная схема
1. Определяем полное сопротивление цепи:
2. Определяем ток в цепи и напряжение на входе:
