В сеть переменного тока напряжением U равно сто десять В включена катушка с активным сопротивлением R равно восемь Ом и индуктивностью L равно девятнадцать мГн.
«В сеть переменного тока напряжением U равно сто десять В включена катушка с активным сопротивлением R равно восемь Ом и индуктивностью L равно девятнадцать мГн.»
- Электроника, электротехника, радиотехника
Условие:
В сеть переменного тока напряжением U = 110 В включена катушка с активным сопротивлением R = 8 Ом и индуктивностью L = 19 мГн. Определить индуктивное ХL и полное Z сопротивления цепи; показания амперметра и вольтметра, включенных в цепь. Начертить схему цепи и построить векторную диаграмму тока и напряжений в масштабе mu = 22 В/см. Пояснить построение диаграммы.

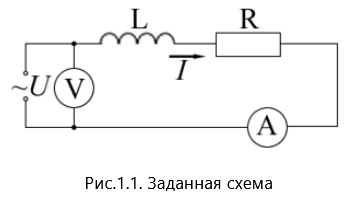

Рис.1.1. Заданная схема
Дано: U = 110 В, R = 8 Ом, L = 19 мГн.
Решение:

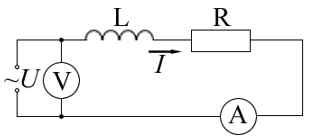

В заданной схеме
- это амперметр, включенный последовательно в цепь, а - это вольтметр, включенный на входные зажимы цепи к источнику питания.
