Условие:
В сеть переменного тока напряжением U включена цепь, состоящая из двух параллельных ветвей с сопротивлениями R1, R2 и XL.
Определить показания измерительных приборов, полную и реактивную мощности цепи, построить векторную диаграмму, треугольники токов и мощностей.

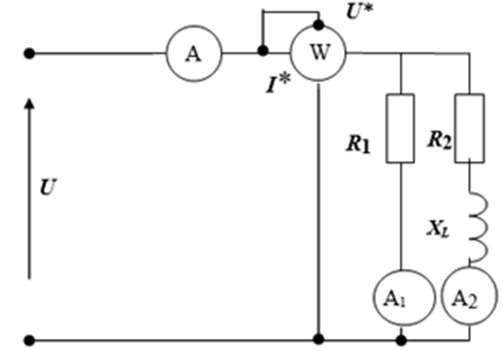

Рис.2.1. Цепь переменного тока
Исходные данные: U=380 B, R1=45 Ом, R2=6 Ом, XL=11 Ом.
Решение:
1. Комплексное сопротивление второй ветви
2. Комплексное сопротивление всей цепи
3. Общий ток цепи
