решение задачи на тему:

В сеть переменного тока напряжением U включена цепь, состоящая из двух параллельных ветвей с сопротивлениями r1, r2 и хL (рис. 1). Определить показания измерительных приборов, реактивную мощность цепи

Дата добавления: 07.06.2024

Условие задачи

В сеть переменного тока напряжением U включена цепь, состоящая из двух параллельных ветвей с сопротивлениями r1, r2 и хL (рис. 1).

Определить показания измерительных приборов, реактивную мощность цепи, построить векторную диаграмму.

Рис. 1

Дано

U = 250 В.      ω = 314 рад/с

r1 = 25 Ом        r2 = 10 Ом        ХL = 7 Ом

Ответ

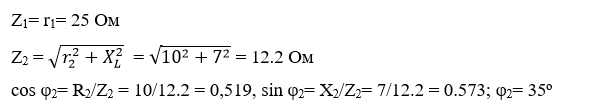

1. Находим полные сопротивления ветвей цепи:

2. Находим токи ветвей

3. Для нахождения тока в неразветвленной части цепи разложим токи ветвей на составляющие:

активная составляющая тока первой ветви
