В сеть переменного тока напряжением
включена цепь, состоящая из ветвей с активными
сопротивлениями R1=5,6 Ом, R2=24 Ом, R3=10,8 Ом, индуктивным сопротивлением
и емкостным сопротивлением
Определить показания измерительных приборов включенных в цепь, полную и реактивную мощность цепи, построить векторную диаграмму и треугольник мощностей.

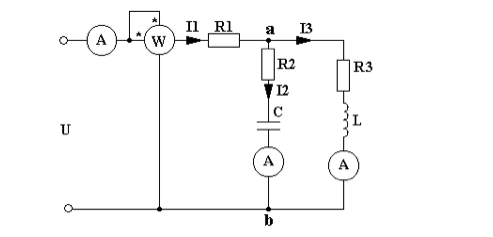

Рисунок 3 – Схема цепи
Решение:
Выполним решение символическим методом.

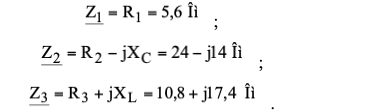

Запишем выражения для комплексных сопротивлений ветвей:

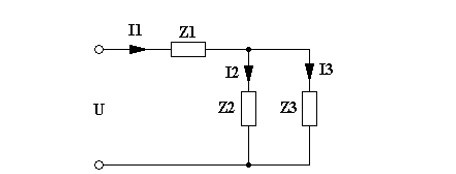

Представим схему в виде 3 комплексных сопротивлений (рисунок 4).
Рисунок 4 Комплексная схема замещения цеп...
