В сеть переменного тока с заданным напряжением и частотой 50Гц, включены последовательно несколько элементов. По данным варианта начертить схему цепи.
«В сеть переменного тока с заданным напряжением и частотой 50Гц, включены последовательно несколько элементов. По данным варианта начертить схему цепи.»
- Электроника, электротехника, радиотехника
Условие:
В сеть переменного тока с заданным напряжением и частотой 50Гц, включены последовательно несколько элементов. По данным варианта начертить схему цепи. Рассчитать параметры цепи (полное сопротивление, силу тока, активную, реактивную, полную мощность), построить векторную диаграмму тока и напряжения в масштабе.
Исходные данные:
Решение:
1.Схема цепи (рис.1.1):

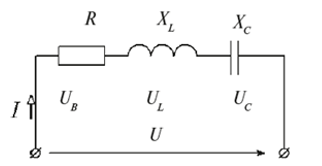

Рис.1.1. Расчетная схема

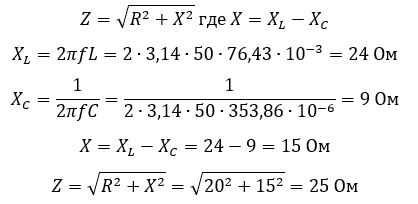

2.Определяем полное сопротивление цепи
3.Определяем силу тока
