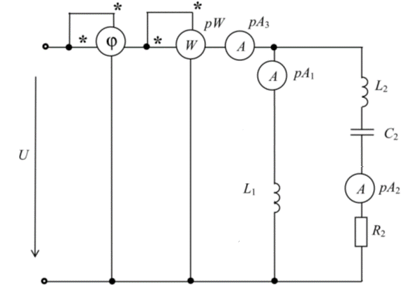

В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений.

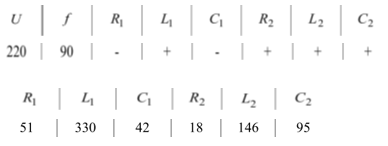

Условие:

В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется:

1) определить показания приборов.

2) вычислить полную комплексную мощность цепи;

3) построить векторные диаграммы токов и напряжений.

1. Определим показания приборов

Найдем токи в ветвях:

Найдем напряжение на элементах:

Показания Амперметров:
