Условие:
РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА
Задание:
В сеть включены по приведенной схеме две ветви, требуется:
1) Определить показания приборов.
2) Вычислить полную комплексную мощность цепи.
3) Построить векторные диаграммы токов и напряжений.

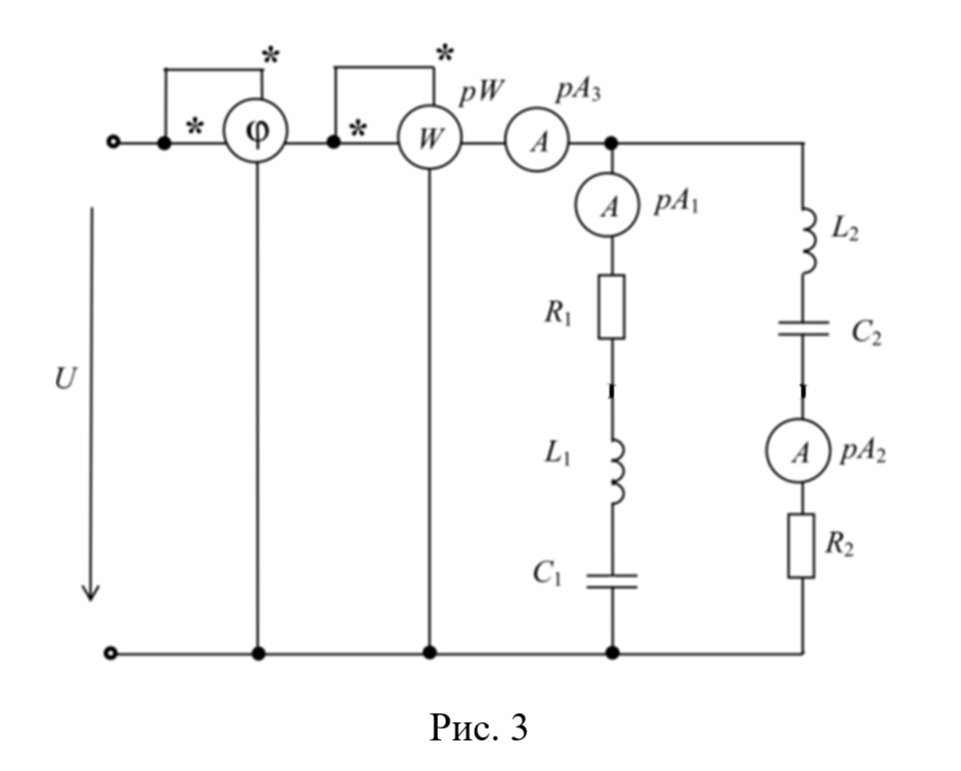

Исходные данные приведены в таблице №3. Схема электрической цепи изображена на рис. 3.

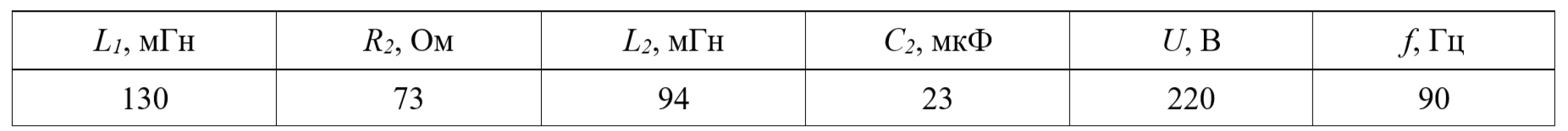

Таблица №3
Решение:

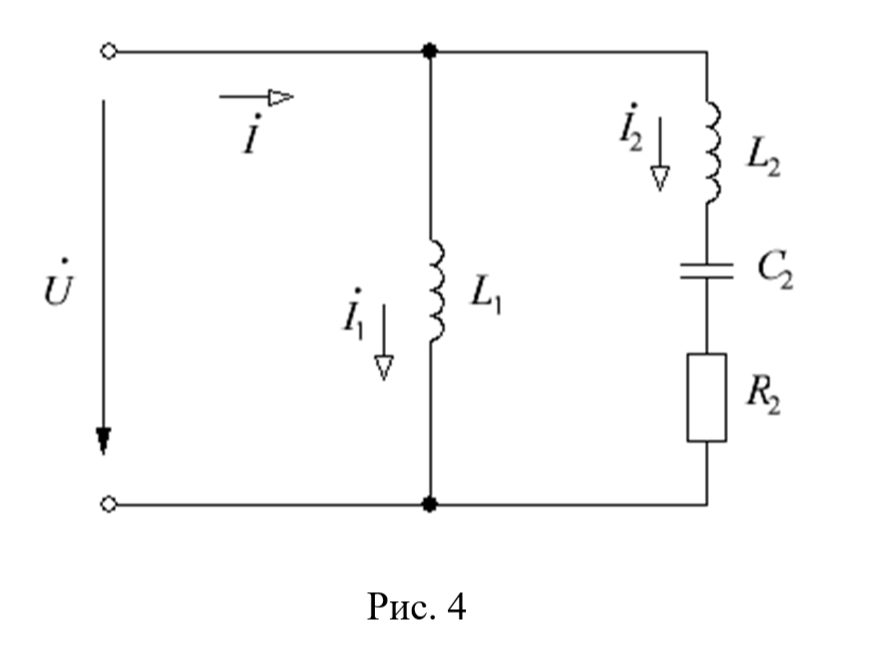

1. Изобразим схему электрической цепи без измерительных приборов и покажем на ней произвольно выбранные направления токов в ветвях (см. рис. 4).

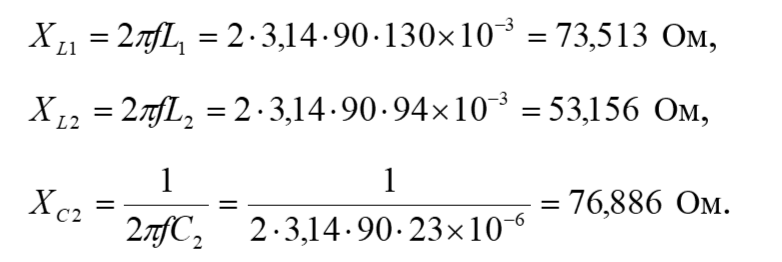

2. Определим сопротивления реактивных элементов цепи:
3. ...
