Условие задачи
В сеть включены по приведенной схеме две ветви, требуется:
1) Определить показания приборов
2) Вычислить полную комплексную мощность цепи
3) Рассчитать параметры элемента X (индуктивности или емкости), при включении которого, в цепи наступит резонанс токов.
4) Построить векторные диаграммы токов и напряжений для режимов до и после подключения компенсирующего элемента Х.

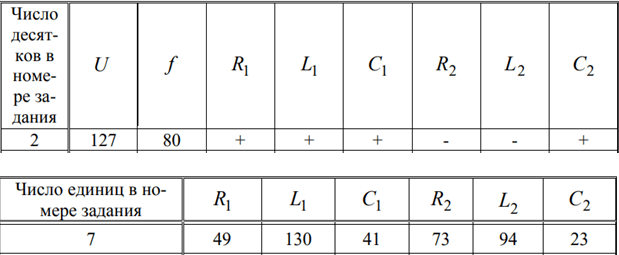

Исходные данные для расчета:
Ответ

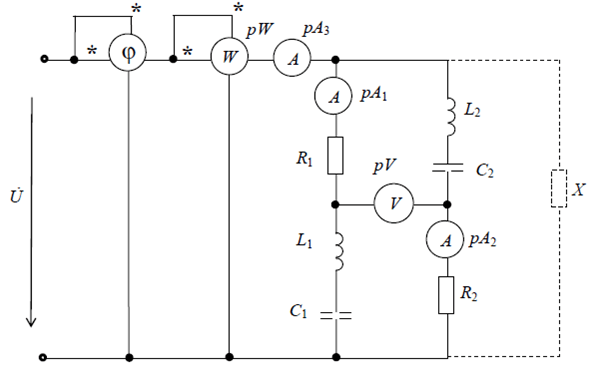

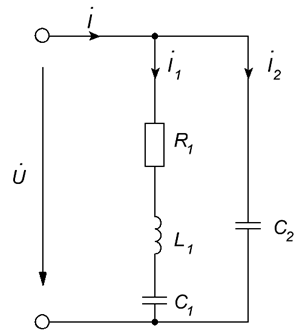

В соответствии с заданием составляем расчетную схему цепи.

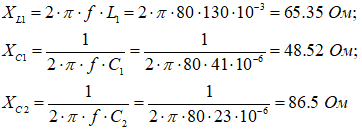

1. Рассчитываем сопротивления реактивных элементов на заданной частоте:
Рассчитываем комплексные сопротивления ветвей:
