Условие задачи
В сеть включены по приведенной схеме две ветви, требуется:
1) Определить показания приборов.
2) Вычислить полную комплексную мощность цепи.
3) Рассчитать параметры элемента Х (индуктивности или емкости), при включении которого в цепи наступит резонанс токов.
3) Построить векторно-потенциальные диаграммы токов и напряжений для режимов до и после подключения компенсирующего элемента.

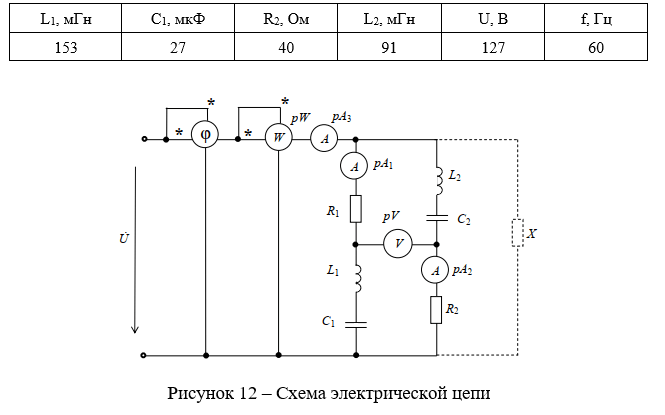

Исходные данные приведены в таблице 2. Схема электрической цепи изображена на рисунке 12.
Таблица 2 – Исходные данные
Ответ

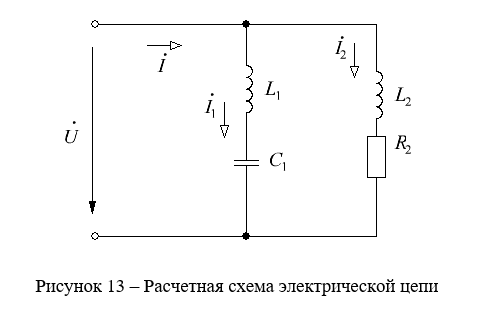

1. Изобразим схему электрической цепи без измерительных приборов и покажем на ней произвольно выбранные направления токов в ветвях (см. рис. 13).

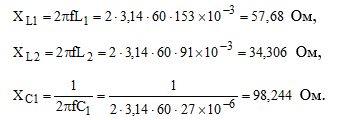

2. Определим сопротивления реактивных элементов цепи:
3....
