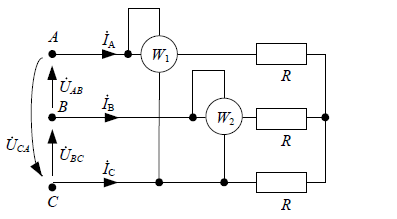

В симметричной трехфазной цепи с активной нагрузкой R , соединенной звездой, при известном линейном напряжении  U_Л = 220В и токе  I_Л = 8А. Определить показание ваттметров W_1 и W_2 , полную мощность цепи.

1. Используя исходные данные, а также данные табл.2, начертить план и боковой разрез ОРУ, определить его основные размеры.

В таблице приведены паспортные данные трехфазного трансформатора: номинальная мощность, номинальные напряжения, потери холостого хода, потери короткого замыкания. Определить номинальные токи трансформатора.

Рассчитать годовое число грозовых отключений воздушных линии электропередачи, проходящей по территории Молдовы. Линия характеризуется номинальным напряжением Uном=220В .
