Условие:

В соответствии с исходными данными согласно варианта задания :

1 Начертить истинную схему цепи с обозначением всех активных и реактивных сопротивлений.

2 Рассчитать недостающие параметры режима работы однофазной цепи.

3 Начертить векторные диаграммы токов и напряжений на комплексной плоскости.

4 Определить комплексную полную мощность цепи и её составляющие - активную и реактивную мощности цепи.

5 Для имеющихся конденсаторов и катушек рассчитать соответственно ёмкости и индуктивности.

Исходные данные:

Решение:

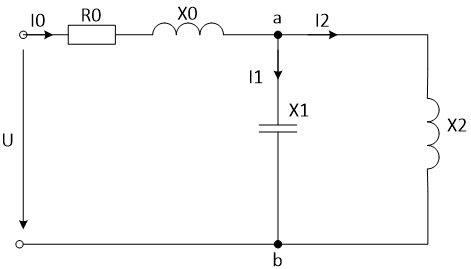

Расчетная схема имеет вид:

Определим недостающие параметры.

По известному напряжению и сопротивлению 0 ветви определим ток в неразветвленной части цепи:

Определим падение напряжения в параллельн...
