Условие задачи
В соответствии с вариантом задания необходимо:
- разработать нерегулируемый электропривод с асинхронным короткозамкнутым двигателем;
- построить нагрузочную диаграмму производственного механизма;
- произвести предварительный выбор двигателя по мощности (при необходимости выбрать маховик);
- построить нагрузочные диаграммы электропривода;
- проверить выбранный электродвигатель по перегрузочной способности и потерям на нагрев в роторе;
- составить принципиальную электрическую схему управления двигателем.
Исходные данные компрессора приведены в таблице 1.

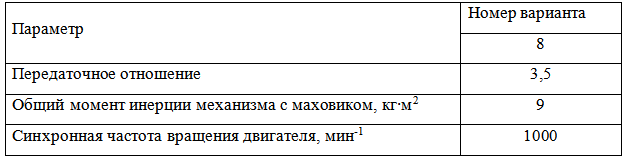

Таблица 1
Ответ
В поршневом компрессоре (рисунок 1) при вращении кривошипного вала и движении поршня вправо в левой полости цилиндра создается разряжение, всасывающий клапан открывается и воздух заполняет цилиндр. При обратном ходе поршня воздух выталкивается в нагнетательный трубопровод.
Рисунок 1 - Кинематическая схема поршневого компрессора:
1 - кривошипный вал; 2 - поршень; 3 цилиндр
Зависимость момент сопротив...
