В состав пускателя входят контактор КМ1 и тепловое реле KK. Определить необходимые параметры двигателя и выбрать тип пускателя и параметры теплового реле.

29 октября 2024
Электроника, электротехника, радиотехника

Условие:

Для прямого пуска короткозамкнутого асинхронного электродвигателя серии 4А мощностью Р_н, питающегося от сети с номинальным напряжением U_н 380 В , используется магнитный пускатель, схема включения которого представлена на рисунке 1.

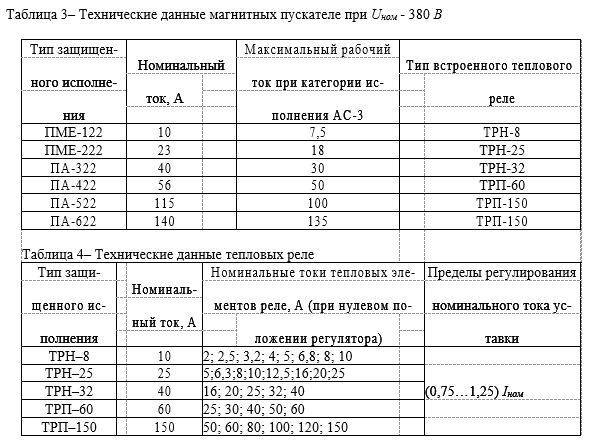

Данные для расчета приведены в таблице 2. Технические данные некоторых типов пускателей и тепловых реле приведены в таблицах 3 и 4.

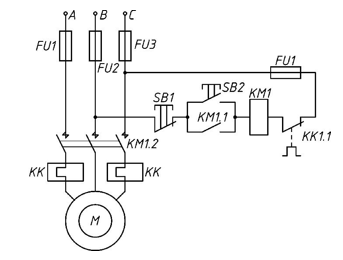

Рис. 1 – Схема прямого пуска асинхронного электродвигателя

Таблица 2 – Исходные данные для задачи

Решение:

1. Определяем номинальный ток двигателя

Выбираем по табл. 3 и 4 пускатель типа ПА-422 с максимальным рабочим током при категории исполнения АС-3 равным 50А и встроенным тепловым реле типа ТРП-60.

2. Определим номинальный ток уставки теплового реле.

Для лучшего согласования перегрузочной характеристики двигателя и защитной характеристики реле номинальный ток уставки выбирается на 15-20% выше номинал...
