В справочнике найдите микросхему К155ИЕ5, имеющую две части: делитель на 2 (выход Q1, тактовый выход C1) и счетчик (делитель частоты) на восемь (выходы Q2-Q4, тактовый вход С2).

22 января 2025
Электроника, электротехника, радиотехника

Условие:

Зарисуйте схему в тетради и проставьте номера выводов микросхемы. Соедините выводы микросхемы так, чтобы она могла использоваться в качестве счетчика на 16 состояний. Какие логические уровни надо подать на входы R1 и R2 для обеспечения режимов установки нуля и счета импульсов? Укажите состояния выходов после подачи на счетный вход серии импульсов в соответствии с таблицей 24.

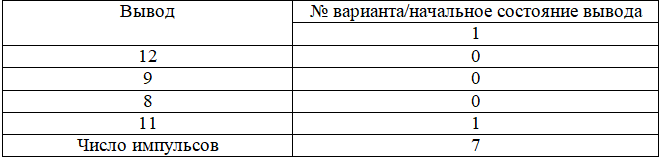

Таблица 24

Состояние счетчика и количество импульсов

Методические указания

Для решения данной задачи необходимо изучить работу счетчиков, проанализировать работу предлагаемой микросхемы в соответствии со справочником, построив эпюры напряжений или таблицы истинности.

Решение:

Микросхемы представляет собой двоичный счетчик. Каждая ИС состоит из четырех JK- триггеров, образуя счетчик делитель на 2 и 8. Установочные входы обеспечивают прекращение счета и одновременно возвращают все триггеры в состояние низкого уровня (на входы R0(1) и R0(2) подается высокий уровень). Выход Q1 не соединен с последующими триггерами. Если ИС используется как четырехразрядный двоичный счетчик, то счетные импульсы подаются на С1, а если как трехразрядный - то на вход С2.
