Условие:

По Закону Кирхгофа необходимо найти I1 – I6 согласно заданной схеме.

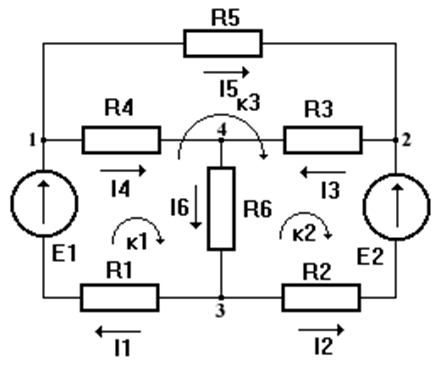

Рис.1.1. Расчетная схема

Исходные данные:

R1 = 7 Ом; R2 = 4 Ом; R3 = 8 Ом; R4 = 8 Ом; R5 = 5 Ом; R6 = 4 Ом;
E1 = 58 В; E2 = 52 В.

Решение:

Дано:

R1 = 7 Ом; R2 = 4 Ом; R3 = 8 Ом; R4 = 8 Ом; R5 = 5 Ом; R6 = 4 Ом;
E1 = 58 В; E2 = 52 В.

Найти:

I1 I6

В схеме четыре узла (1, 2, 3, 4), шесть ветвей, следовательно, для определения токов в ветвях по законам Кирхгофа необходимо составить систему из шести уравнений для неизвестных токов и решить её. Число уравнений по первому закону Кирхгофа должно быть равно трем (количество узлов без единицы), а остальные три уравнения записываются по второму закону Кирхгофа для трех независимых контуров к1, к2, к3.

Необходимо составить уравнения по первому и второму закону Кирхгофа:

По I закону:
