Условие:
В схеме понижающего ключевого преобразователя с неполной глубиной модуляции определить суммарное напряжение двух одинаковых источников питания, если

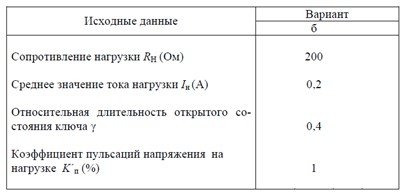

Таблица 1 – Исходные данные.
Привести схему преобразователя и рассчитать электрические параметры элементов схемы.
Решение:

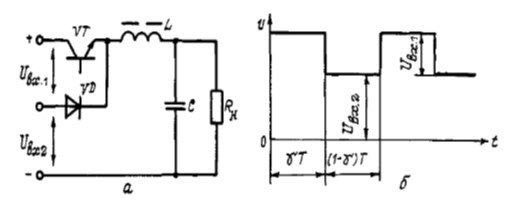

Схема преобразователя и временные диаграммы работы преобразователя представлены на рисунке 1.1.
Рисунок 1.1 - Схема преобразователя и временные диаграммы.
Рассчитаем величину выходного напряжения:
