В схеме трёхфазной цепи с параметрами, приведенными в таблице, определить классическим методом токи в цепи и напряжение на конденсаторе в переходном режиме.
«В схеме трёхфазной цепи с параметрами, приведенными в таблице, определить классическим методом токи в цепи и напряжение на конденсаторе в переходном режиме.»
- Электроника, электротехника, радиотехника
Условие:
В схеме трёхфазной цепи с параметрами, приведенными в таблице, определить классическим методом токи в цепи и напряжение на конденсаторе в переходном режиме. Построить их графики. Результаты записать в таблицу.
Построить график свободной составляющей переходного тока в ветви с индуктивностью и свободной составляющей напряжения на емкости.
Даны параметры элементов цепи:
ЭДС фазы А

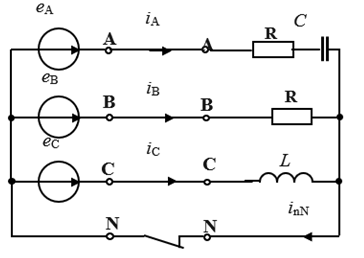

Рисунок 1− Заданная схема трехфазной цепи
Решение:
1. Изображаем схему цепи при t 0

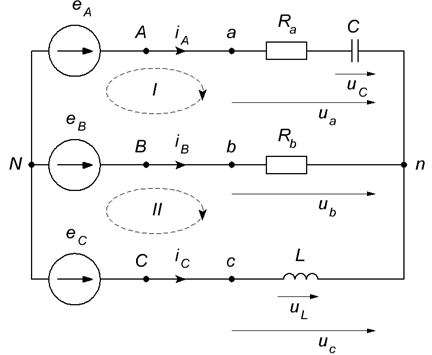

Рисунок 2 Cхема цепи в период переходных процессов
Расчет переходных параметров можно провести путем решения трех уравнений по законам Кирхгофа (здесь ток конденсатора ):
