Условие задачи

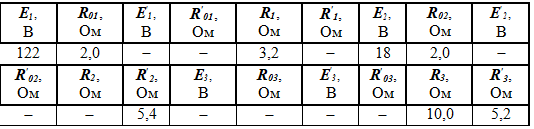

В схеме замещения цепи (рис.1) в общем случае содержится шесть источников электрической энергии, обладающих ЭДС Е и сопротивлениями внутренних участков цепи Ro (внутренними сопротивлениями), и шесть резистивных элементов (приемников электрической энергии). ЭДС, внутренние сопротивления и сопротивления приемников электрической энергии соответственно равны: Е1, Е'1, Е2, Е'2, Е3, Е'3, R01, R'01, R02, R'02, R03, R'03, R1, R'1, R2, R'2, R3, R'3. В частных случаях некоторые источники и приемники электрической энергии могут быть выведены из состава электрической цепи.
Определить:
токи во всех ветвях методом непосредственного применения законов Кирхгофа; мощности источников и приемников электрической энергии. Осуществить проверку правильности расчета цепи, составив уравнение баланса мощностей.

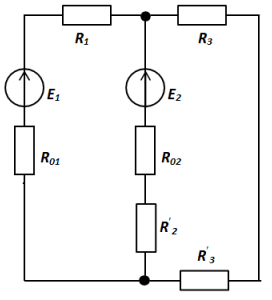

Рисунок 1
Ответ

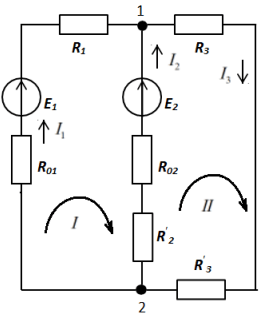

Обозначаем направления токов в ветвях. Обозначаем узлы и направления обхода контуров.
Составляем уравнения по законам Кирхгоффа.
Подставляем значения в систему.
