В табл. 4.1 даны значения параметров двигателя постоянного тока независимого возбуждения: номинальная мощность двигателя Рном, напряжение питания цепи якоря

2 августа 2024
Электроника, электротехника, радиотехника

Условие:

В табл. 4.1 даны значения параметров двигателя постоянного тока независимого возбуждения: номинальная мощность двигателя Р_ном, напряжение питания цепи якоря U_ном, напряжение питания цепи возбуждения U_в, частота вращения якоря в номинальном режиме n_ном, сопротивления цепи якоря Σr и цепи возбуждения r_в, приведенные к рабочей температуре, падение напряжения в щеточном контакте при номинальном токе ΔU_щ = 2 В, номинальное изменение напряжения при сбросе нагрузки Δn_ном = 8,0 %, ток якоря в режиме холостого хода I₀.

Требуется определить все виды потерь и КПД двигателя.

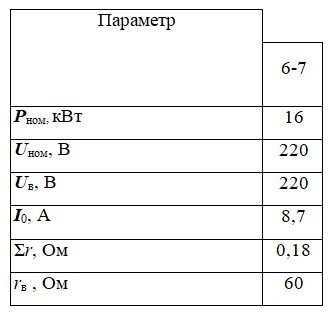

Таблица 4.1

Решение:

1. Частота вращения в режиме холостого хода:

n₀ = n_ном[1 + (n_ном/100)] = 1500(1 + 8/100) = 1620 об/мин.

2. ЭДС якоря в режиме холостого хода (падением напряжения в щеточном контакте пренебрегаем ввиду его незначительной величины в режиме холостого хода):

Е_а0 = U_ном - I0 _r= 220 8,7 0,18 = 218,4 В.

3. Момент в режиме холостого хода:

М₀= 9,55 Е_а0I₀/n₀ = 9,55 218,4 8,7/1620 = 11,2 Н м.

4. Момент на валу двигателя в режиме номинальной нагрузки:

М_2ном = 9,55Р_ном/n_ном = 9,55 16 103/1500 = 101,9 Н м.

5. Электромагнитный момент двигателя при номинальной нагрузке:

Мном = М0...
