В трехфазную цепь переменного тока включен потребитель по схеме «звезда с нулевым проводом». Линейное напряжение цепи UЛ; активные сопротивления фаз RA, RB, RC; реактивные – XA, XB, XC.

В трехфазную цепь переменного тока включен потребитель по схеме «звезда с нулевым проводом». Линейное напряжение цепи UЛ; активные сопротивления фаз R_A, R_B, R_C; реактивные – X_A, X_B, X_C.

Необходимо:

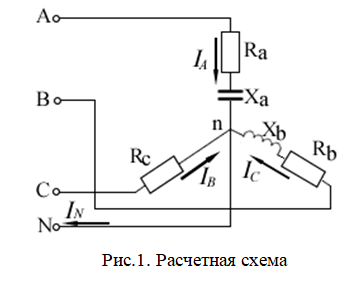

1.     Начертить схему.

2.     Определить фазные и линейные токи I_A, I_B, I_C.

3.     Определить мощности каждой фазы и всей цепи:

- активные P_A, P_B, P_C, P_3Ф.

- реактивные Q_A, Q_B, Q_C, Q_3Ф.

- полные S_A, S_B, S_C, S_3Ф.

4. Построить в масштабе векторную диаграмму фазных напряжений и фазных токов.

5. Определить ток в нулевом проводе графическим способом (по векторной диаграмме).

Данные приведены в табл. 5.

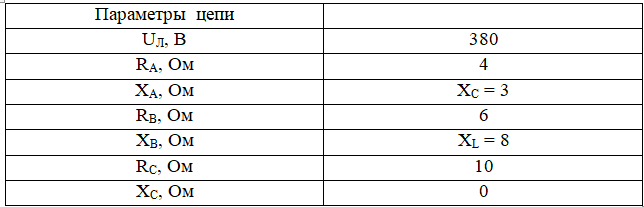

Таблица 5
