Условие задачи

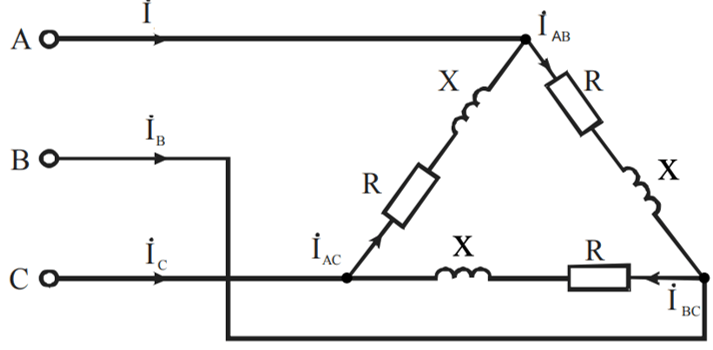

В трехфазную цепь с линейным напряжением 380 В включена по схеме «треугольник» симметричная активно-индуктивная нагрузка. Значения R и XL взять из первой задачи. R=5 Ом, XL = 9 Ом.
Определить:
1. Фазные и линейные токи.
2. Коэффициент мощности.
3. Активную мощность нагрузки.
4. Построить векторную диаграмму.
5. Начертить схему включения этой нагрузки по схеме «звезда» и определить ток и мощность нагрузки.
Ответ
При расчете симметричных трехфазных цепей расчет достаточно выполнить для одной фазы, так как все фазные токи равны.
Фазный ток определяется по закону Ома:
При схеме треугольник фазное напряжение UФ рав...
