Условие:
В трёхфазную четырехпроводную цепь с симметричным линейным напряжением UЛ включены звездой сопротивления RA, RB, RC, XA, XB, XC.
Определить фазные и линейные токи, ток нейтрального провода, мощности всей цепи и каждой фазы в отдельности. Построить векторную диаграмму цепи. Задачу решить комплексным методом.
исходные данные:
UЛ =380 В,
RA=6 Ом,
RB=7 Ом,
RC=9 Ом,
XA=7 Ом,
XB=6 Ом,
XC=11 Ом

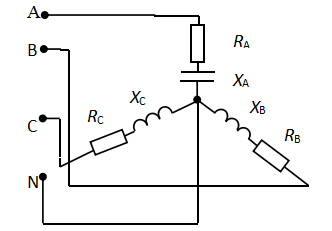

Рис.3.1. Трехфазная четырехпроводная цепь
Решение:

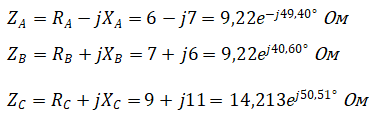

1. Комплексные сопротивления фаз:
2. Фазные напряжения:
