Условие задачи
В трехфазную четырехпроводную сеть с линейным напряжением

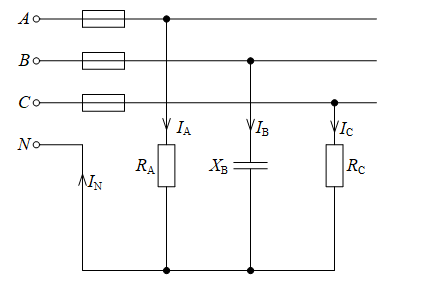

включили звездой разные по характеру сопротивления (рисунок 3). Определить линейные токи и начертить в масштабе векторную диаграмму цепи. По векторной диаграмме определить числовое значение тока в нулевом проводе.
Дано:
Ответ
При соединении нагрузки звездой фазное напряжение равно:
При соединении потребителей в звезду, фазные токи равны линейным. Определяем фазные токи:
Углы сдвига фаз напряжения и тока в каждой фазе:
т.к....
