В трехфазную четырехпроводную сеть с линейным напряжением UЛ включили звездой разные по характеру сопротивления. Начертить схему подключения потребителей.
«В трехфазную четырехпроводную сеть с линейным напряжением UЛ включили звездой разные по характеру сопротивления. Начертить схему подключения потребителей.»
- Электроника, электротехника, радиотехника
Условие:
В трехфазную четырехпроводную сеть с линейным напряжением UЛ включили звездой разные по характеру сопротивления. Начертить схему подключения потребителей. Определить фазные токи. Начертить векторную диаграмму. По векторной диаграмме определить ток в нулевом проводе.
| Номер вар. |
RА,Ом | RВ,Ом | XB.L,Ом | XB.c,Ом | RC,Ом | XC.c,Ом | UЛ,B |
| 22 | 8 | 5 | 2 | 5 | 3 | 2 | 280 |
Рис.1. Схема цепи.
Решение:
1. Определяем фазные напряжения:

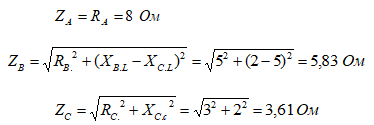

2. Определим фазные полные сопротивления:
3. Найдем фазные токи (при соединении потребителя в звезду линейные токи равны фаз...
