В трехфазную четырехпроводную сеть с линейным напряжением UНОМ включили звездой разные по характеру сопротивления. Определить линейные токи и начертить в масштабе векторную диаграмму цепи.
«В трехфазную четырехпроводную сеть с линейным напряжением UНОМ включили звездой разные по характеру сопротивления. Определить линейные токи и начертить в масштабе векторную диаграмму цепи.»
- Электроника, электротехника, радиотехника
Условие:
В трехфазную четырехпроводную сеть с линейным напряжением UНОМ включили звездой разные по характеру сопротивления. Определить линейные токи и начертить в масштабе векторную диаграмму цепи. По векторной диаграмме определить числовое значение тока в нулевом проводе. Какие сопротивления надо включить в фазы В и С приведенной схемы, чтобы ток в нулевом проводе стал равен нулю при неизменных значениях сопротивлений в фазе А?
Таблица 3 – Исходные данные

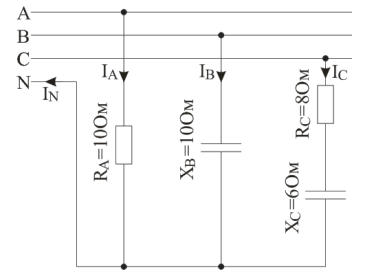

Рисунок 9 – Схема цепи
Решение:
Определяем фазные напряжения установки:
(31)
Полное сопротивление фазы С:
(32)
Находим фазные токи (по закону Ома):
