В трёхфазную четырёхпроводную сеть с линейным напряжением включили звездой разные по характеру сопротивления. Начертить схему цепи и подготовить схему к расчету. Определить в показательной форме линейные напряжения, фазные напряжения.

В трёхфазную четырёхпроводную сеть с линейным напряжением U_ном включили звездой разные по характеру сопротивления.

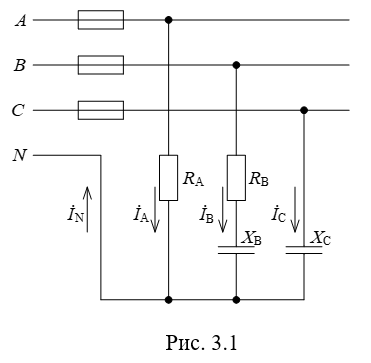

1. Начертить схему цепи и подготовить схему к расчету.

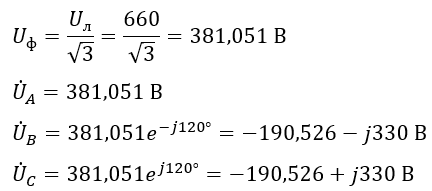

2. Определить в показательной форме линейные напряжения, фазные напряжения.
3. Определить комплексные сопротивления фаз в алгебраической и показательной форме
4. Определить в алгебраической и показательной форме линейные токи и фазные токи при соединении «звезда», записать действующие значения токов.
5. Определить ток в нулевом проводе в комплексной форме, записать его действующее значение.
6. Определить углы сдвига фаз.
7. Рассчитать полную, активную и реактивную фазные мощности; полную, активную и реактивную мощность всей цепи.
8. Начертить в масштабе векторную диаграмму цепи. По векторной диаграмме определить числовое значение тока в нулевом проводе.
9. Сравнить значения тока в нулевом проводе, полученном при расчете, со значение тока полученным при построении диаграммы.
Данные для расчёта указаны в таблице 4. Расчёты и построение диаграммы пояснить подробными пояснениями.

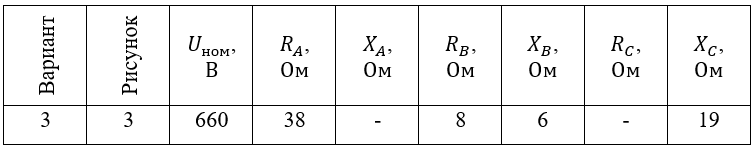

Таблица № 3 - Исходные данные для расчета задачи № 3
