Условие задачи

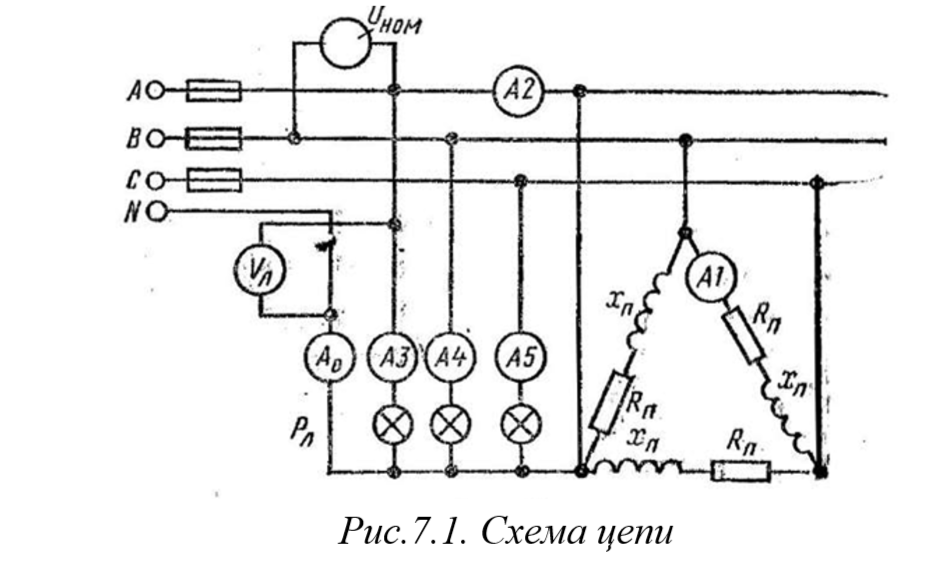

В трехфазную четырехпроводную сеть включили трехфазную сушильную печь, представляющую собой симметричную активно - индуктивную нагрузку с сопротивлениями RП и хП, и лампы накаливания мощностью РЛ каждая. Обмотки печи соединены треугольником, лампы накаливания — звездой. Количество ламп в каждой фазе nА, nВ и nС задано. Номинальное напряжение сети UНОМ. Схема сети приведена на рис. 7.1. Определить показания амперметров А1, А2, A3, А4, A5 и вольтметра VЛ. Начертить в масштабе векторную диаграмму цепи для соединения ламп накаливания, из которой найти числовое значение тока в нулевом проводе I0 (показание амперметра А0). Данные приведены в табл. 4.

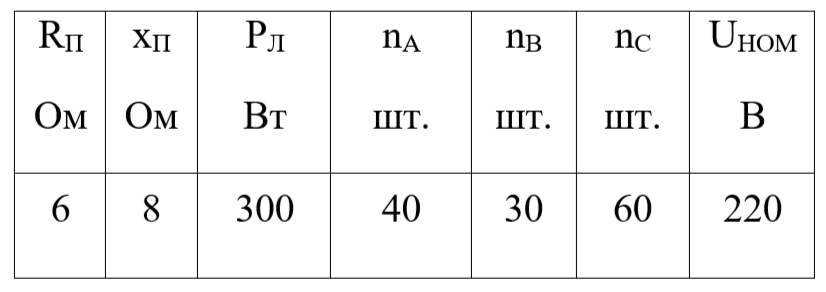

Таблица 4
Ответ

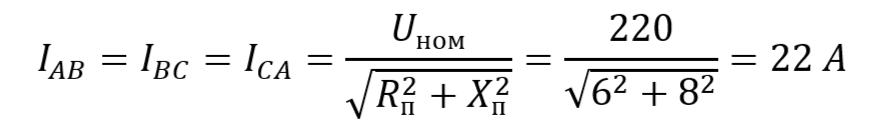

1. Находим фазные токи, потребляемые печью:
Таким образом, амперметр А1 покажет силу тока 22 А.
2. Линейные токи, потребляемые симметричной нагрузкой, превышают фазные в 3 раза, т. е. IA=IB=IC=22∙3=38,1 A. Это значение покажет амперметр А2.
3. Определяем фазные токи, потребляемые лампами. Лампы соединены звездой и включены на фазные напряжения UA=UB=UC=Uном/3=220/3=127B.
Это напряжение 127 B ...
