В трёхфазную четырёхпроводную сеть включили звездой несимметричную нагрузку: в фазу A – активное сопротивление R_A=10 Ом, индуктивное X_LA=18 Ом и ёмкостное сопротивление X_CA=10 Ом, в фазу B –
«В трёхфазную четырёхпроводную сеть включили звездой несимметричную нагрузку: в фазу A – активное сопротивление R_A=10 Ом, индуктивное X_LA=18 Ом и ёмкостное сопротивление X_CA=10 Ом, в фазу B –»
- Электроника, электротехника, радиотехника
Условие:

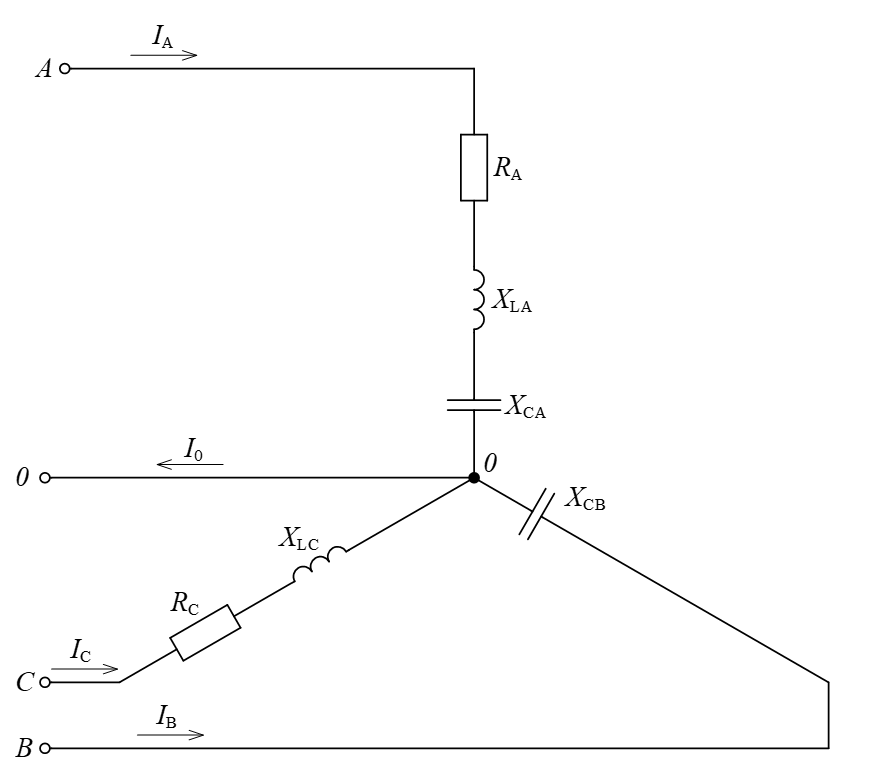

В трёхфазную четырёхпроводную сеть включили звездой несимметричную нагрузку: в фазу A – активное сопротивление RA=10 Ом, индуктивное XLA=18 Ом и ёмкостное сопротивление XCA=10 Ом, в фазу B – ёмкостное сопротивление XCB=14 Ом, в фазу C – активное сопротивление RC=10 Ом индуктивное XLC=9 Ом. Линейное напряжение сети UН=380 В.
Определить фазные токи, активную, реактивную и полную мощности, потребляемые цепью, значения фазных углов, начертить в масштабе векторную диаграмму цепи и найти графический ток в нулевом проводе.
Решение:
Определяем фазные напряжения:
Находим фазные токи:
