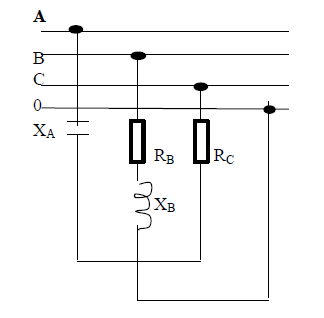

В трехфазную четырехпроводную сеть включили звездой несимметричную нагрузку:

в фазу А – конденсатор с емкостным сопротивлением Х_а = 10 Ом;

в фазу В – активное сопротивление R_в = 8 Ом и индуктивное Х_в = 6 Ом,

в фазу С – активное сопротивление R_с = 5 Ом.

Линейное напряжение сети U_ном = 380 В.

Определить фазные токи, начертить в масштабе векторную диаграмму цепи и найти графически ток в нулевом проводе.
