В трехфазную сеть переменного тока включен приемник энергии, соединенный по схеме «звезда» с нейтральным проводом. Исходные данные:

22 января 2025
Электроника, электротехника, радиотехника

Условие:

В трехфазную сеть переменного тока включен приемник энергии, соединенный по схеме «звезда» с нейтральным проводом.

Исходные данные:

U_л = 10 кВ.

R_a1 = 4 Ом; R_a2 = 5 Ом; R_b1 = 2 Ом; R_b2 = 6 Ом;

R_с1 = 8 Ом; R_с2 = 3 Ом; X_a1 = 10 Ом; X_a2= 4 Ом;

X_b1= 6 Ом; X_b2= 5 Ом; X_c1= 8 Ом; X_c2 = 20 Ом;

X_n = 2 Ом; R_n = 1 Ом.

1. Начертить электрическую схему согласно варианту.

2. Определить: Iф, Uф,Pф, Sф,Qф, φф для каждой фазы и определить ток нейтрального провода.

3. Построить в масштабе векторную диаграмму токов и напряжений и с ее помощью проверить правильность расчетов.

4. Определить: Iф, Uф, для каждой фазы и определить ток нейтрального провода при однофазном замыкании фазыA на землю (ОЗЗ).

5. Построить векторную диаграмму аварийного режима.

Решение:

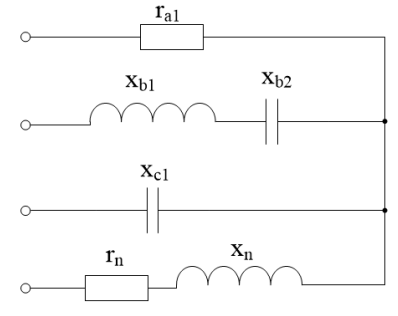

1. Начертим электрическую схему согласно варианту.

2. Определим необходимые параметры.

Так как нагрузка несимметричная, то расчеты надо производить для каждой фазы отдельно. Расчет токов производим комплексным методом. Находим фазные напряжения:
